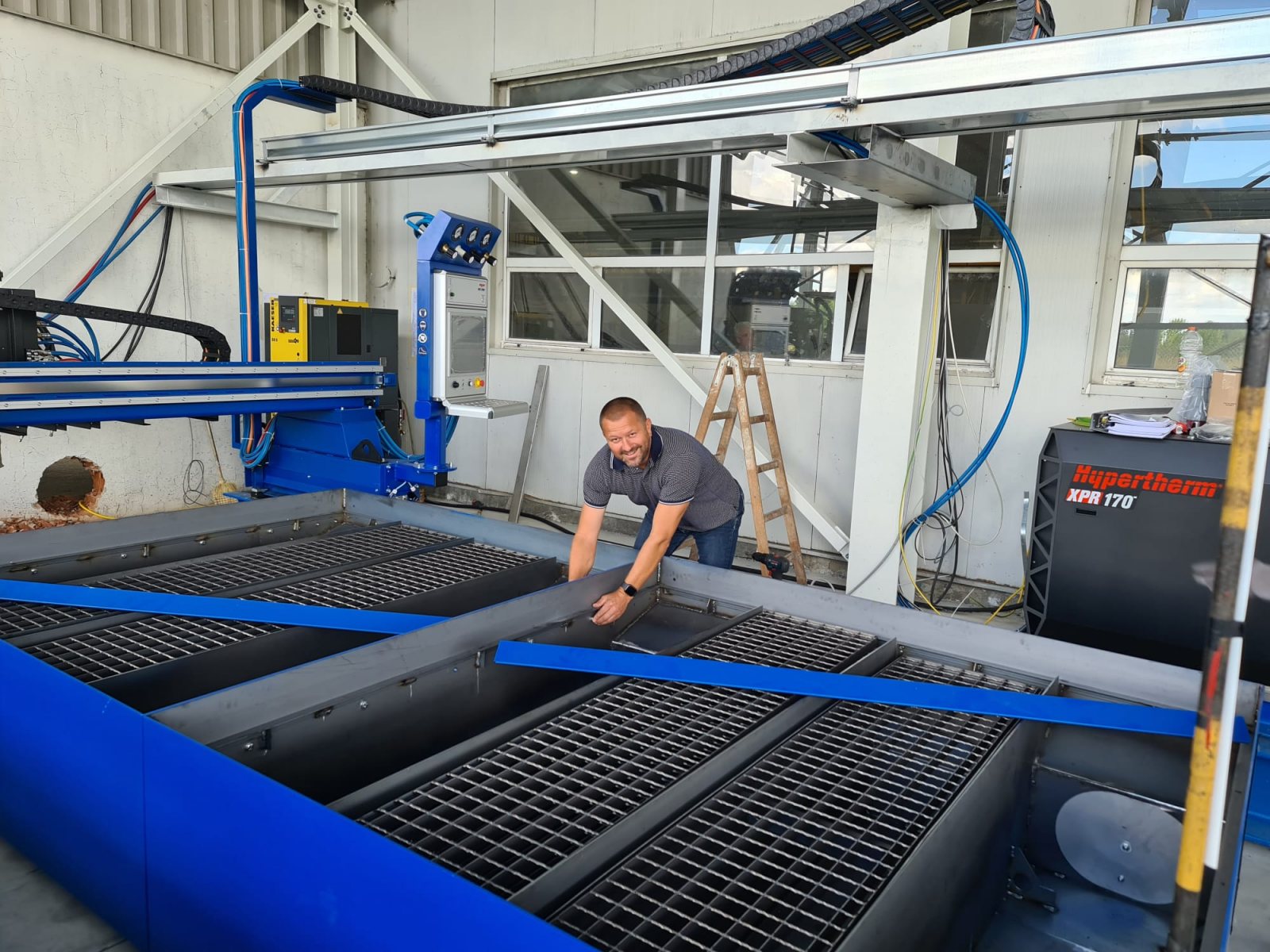

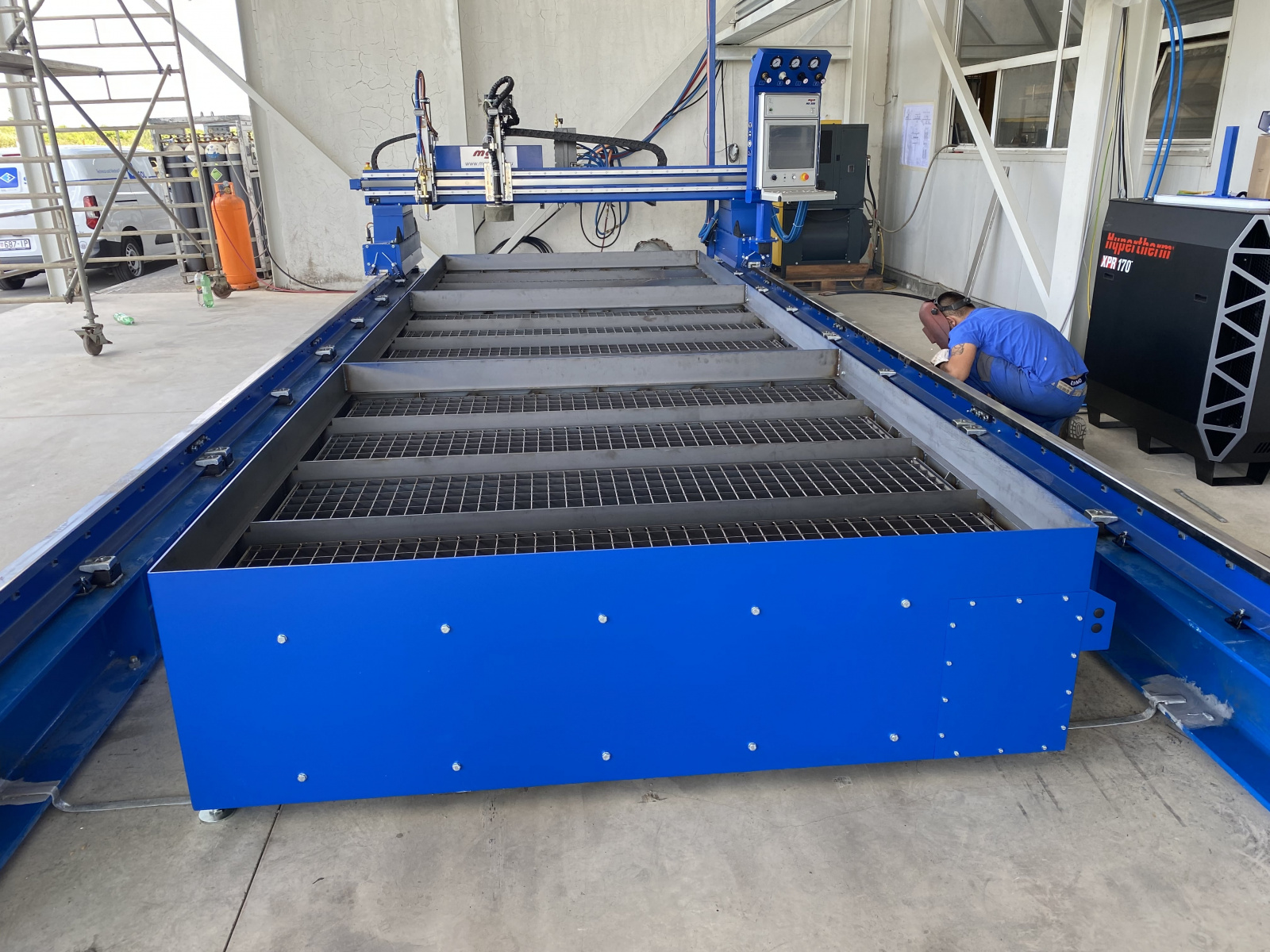

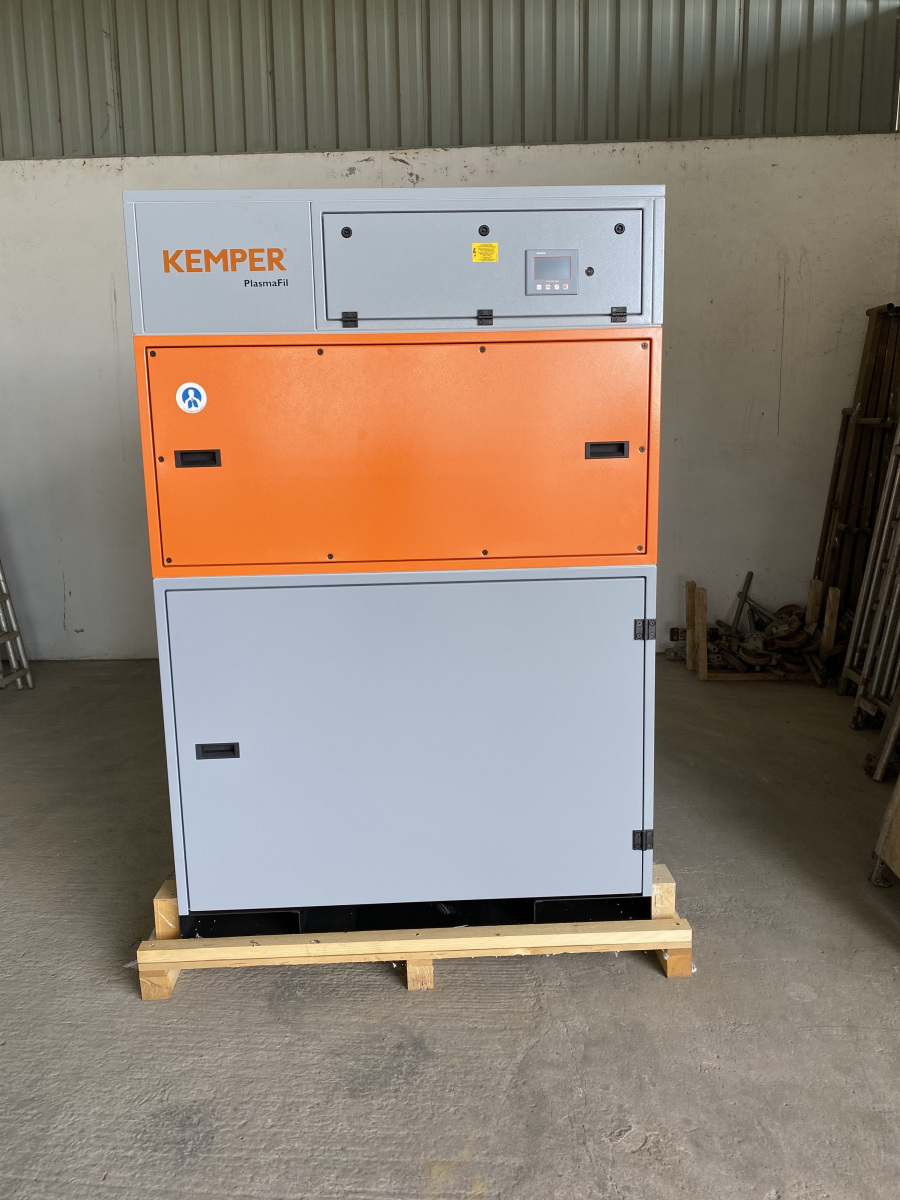

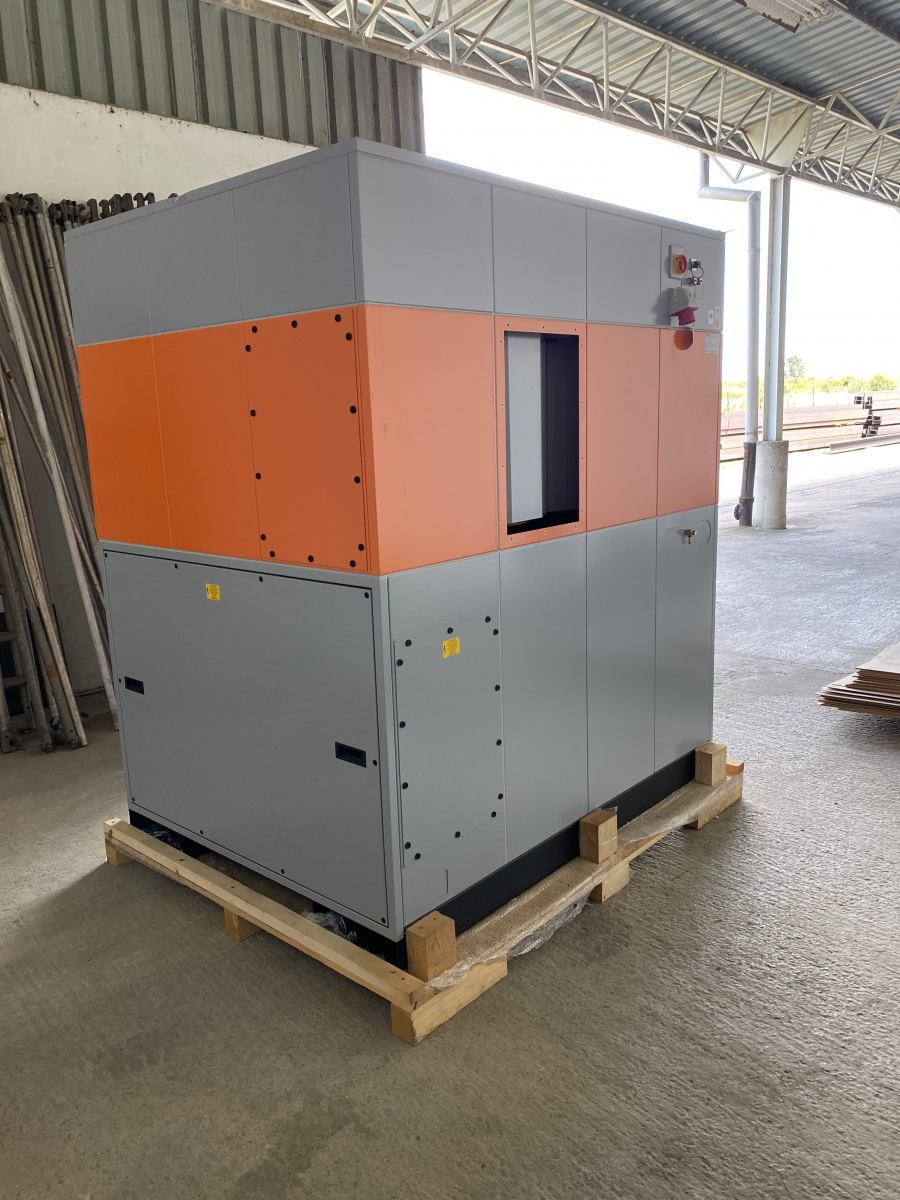

CNC Plazma za rezanje sa odsisnim stolom i filterskom jedinicom Kemper – OMNICUT Star 3100

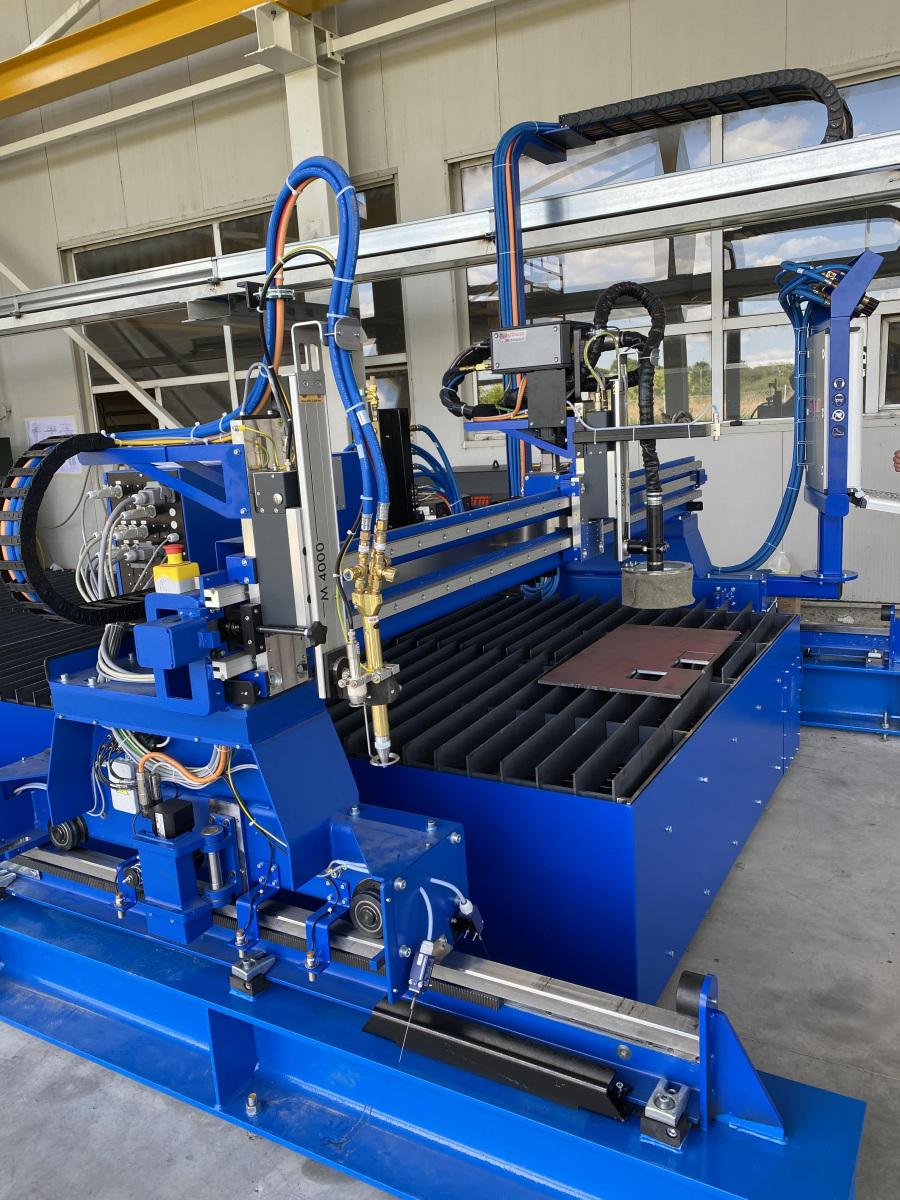

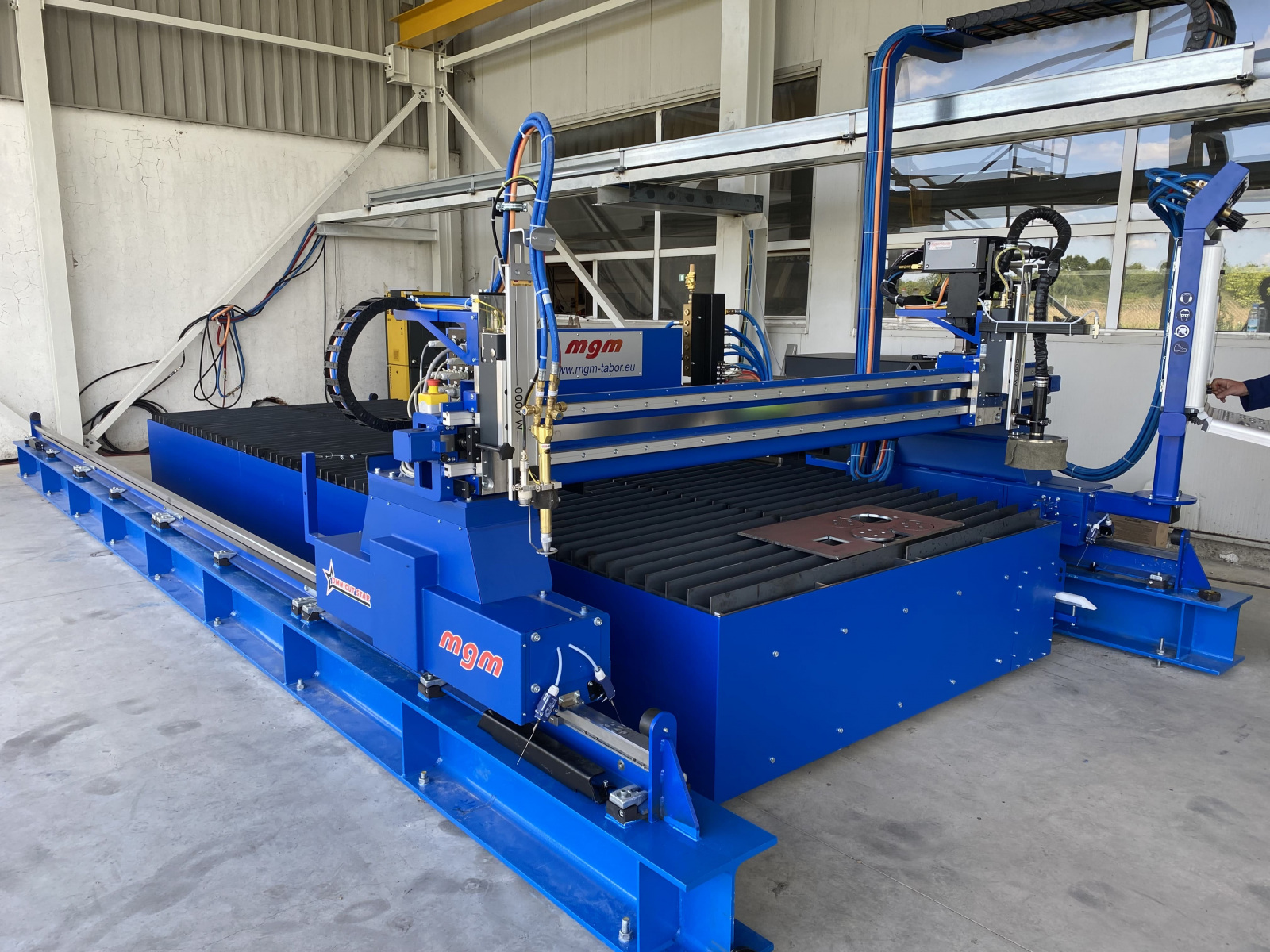

OMNICUT Star 3100

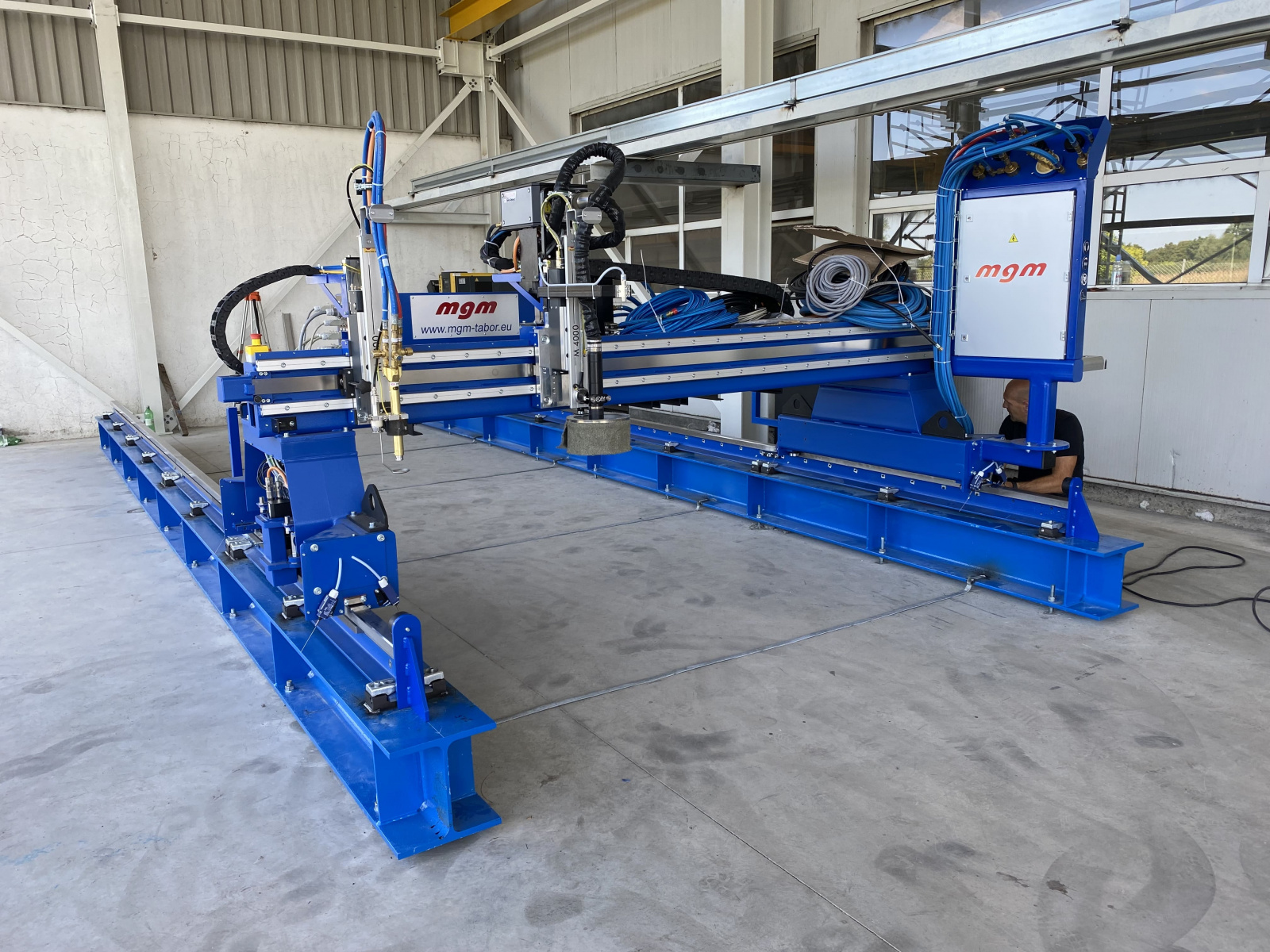

Patentirani portalni koordinatni stroj za rezanje OMNICUT STAR 3100 sa snažnim frekventno reguliranim dvostranim AC servo pogonom.

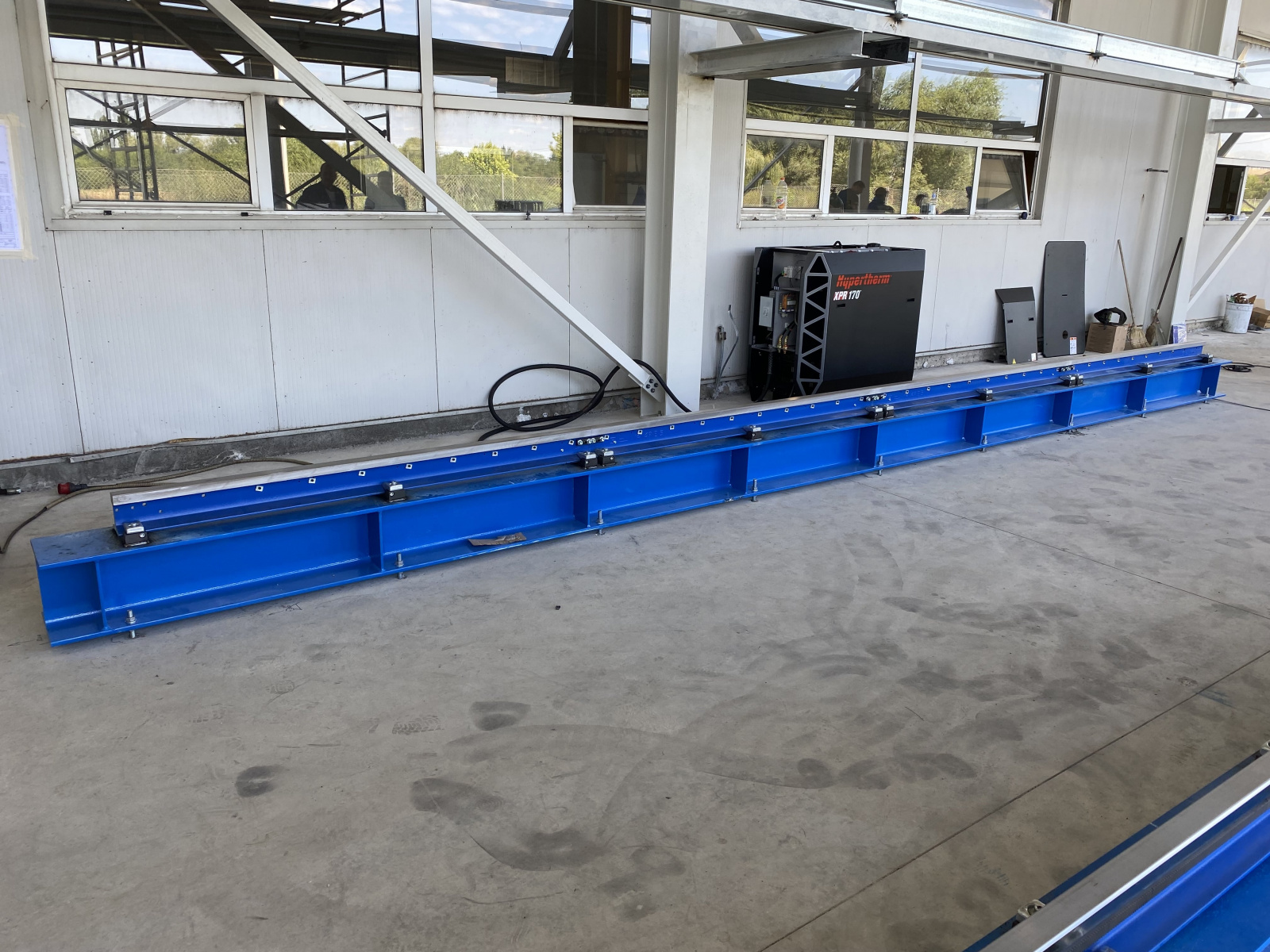

• širina staze 3.100 mm
• radna širina rezanja 2.000 mm
• osnovna dužina 2.000 mm
• ukupna širina stroja 3.765 mm

Robusna mosna konstrukcija izuzetnih dinamičkih karakteristika, snažni AC servo motori, te precizna obrada kliznih
staza nude Vam izvanredna dinamička svojstva u cjelini, veliku brzinu i visoku točnost pozicioniranja i rezanja.

• pogonski sistem v = 0 – 20.000 mm/m (40.000 mm/min*)
• brzina pozicioniranja v = 20.000 mm/mi
• brzina rezanja v = 0 – 15.000 mm/min

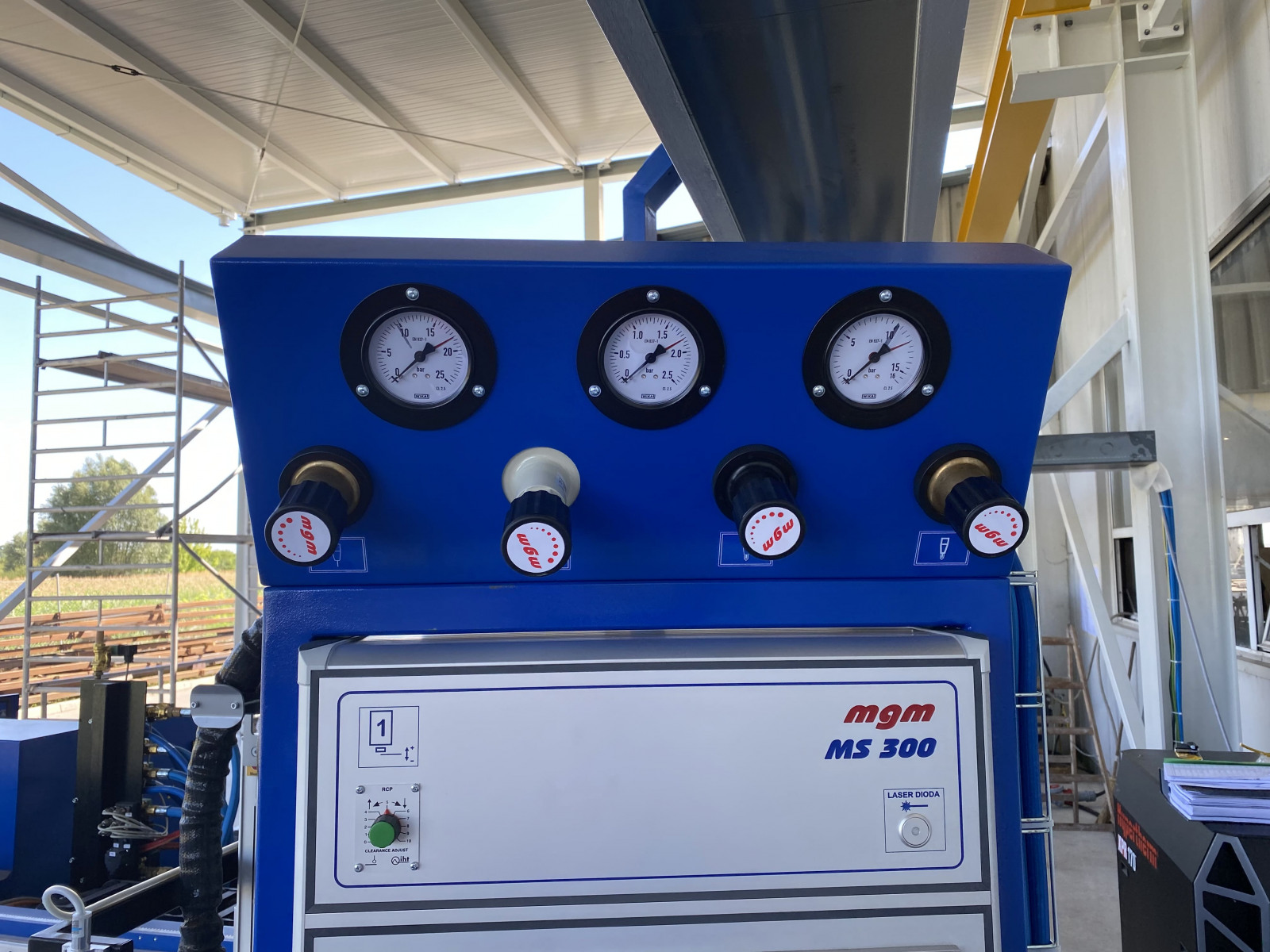

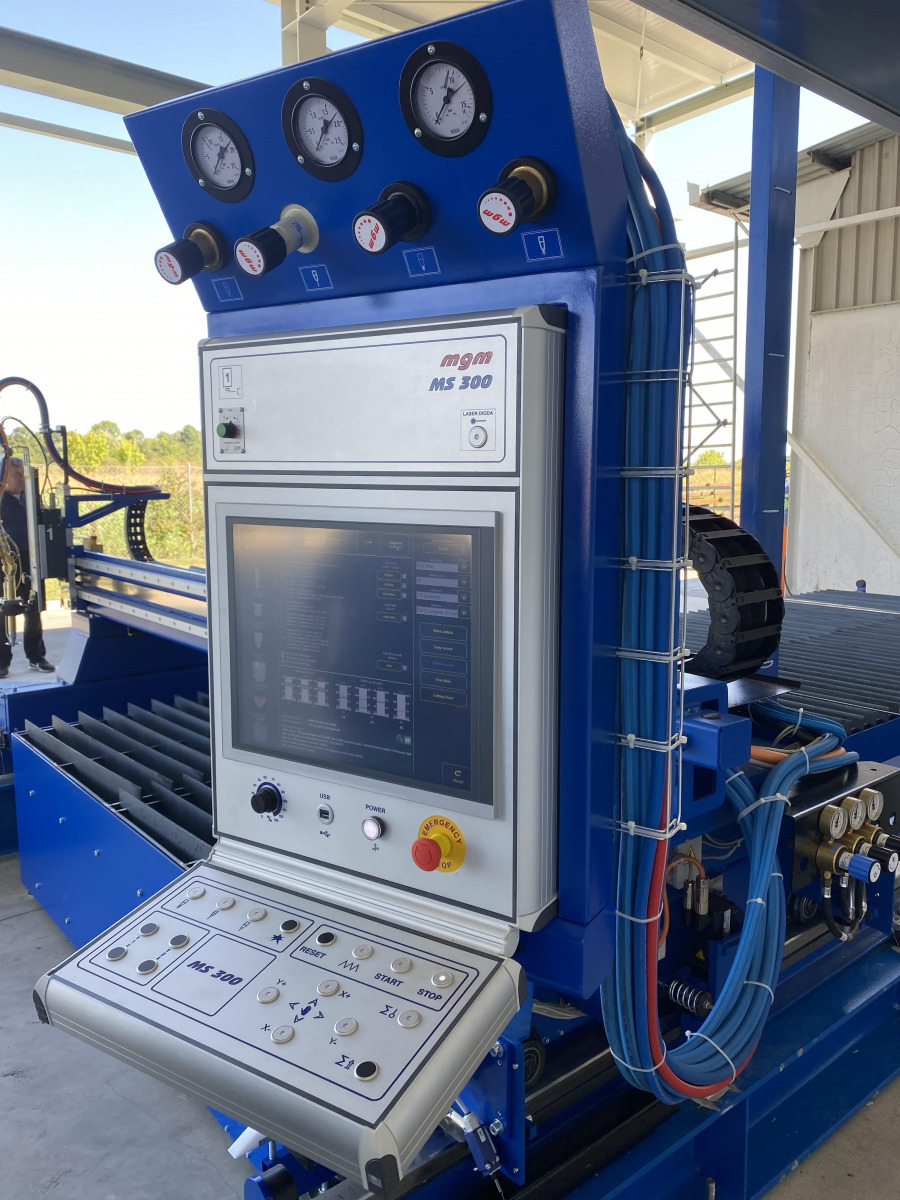

CNC upravljanje MGM MS 300

Radna širina : 2.000 mm

Radna dužina: 6.000 mm



Prednosti za korisnika:

• visoki standard kvalitete strojeva tvrtke MGM odličnog omjera cijene i kvalitete
• robusna konstrukcija portala, dvostrano pokretana u X osi
• dug životni vijek i geometrijska stabilnost
• izvanredne statičke i dinamičke karakteristike
• vodilice u Y osi za tehnološke potpore su u izvedbi bez održavanja i podmazivanja
• verzija s dvije vodilice u osi Y – za laku ili tešku opremu
• planarni prijenosnici – zupčanik/zupčasta letva, bez zazora, bez održavanja i podmazivanja
• velike brzine pozicioniranja (do 20 m/min)
• visoka točnost kretanja tijekom rezanja i pozicioniranja



Kontrolni sustav:

• razvio i izradio MGM
• softver sustava upravljanja također razvijen od strane MGM-a
• jednostavno rukovanje zahvaljujući OS MS-Windows
• 15“ LCD zaslon osjetljiv na dodir
• za uređaje s osnovnom opremom do procesa s automatiziranim prijenosom parametara
• s mogućnošću dodavanja novih tehnologija – plazma i kisikove rezne glave i jedinice za bušenje



Tehnologije:

Rezanje kisikom

• kombinacija kisika / acetilena ili kisika / bilo kojeg od uobičajenih plinova koji sporo gore
• s opremom za brze ili visokoučinkovite rezove
• za granične debljine materijala – uobičajene (do 150 mm), srednje (do 200 mm), velike (do 300) i vrlo velike (više od 300 mm) debljine
• s ručnom ili proporcionalnom kontrolom plina
• “bez” ili “sa” sustavom plina za gorionike
• s jednim ili više plamenika, ili s tri gorionika za koso rezanje



Rezanje plazmom

• pomoću jednostavnih izvora zrak-plazma
• koristeći kvalitetne izvore plazme opremljene bakljama s više od jednog kruga plina
• korištenje izvora plazme visoke definicije opremljenih ručnim ili automatskim plinskim konzolama za preciznu opskrbu plinovima za plazma gorionik
• mekog čelika, nisko i visokolegiranih čelika i obojenih metala
• s plamenikom ugrađenim u jedinicu za koso rezanje



Bušenje i narezivanje navoja

• s parametrima koje zahtijeva kupac
